En este artículo vamos a hablar de manera detalla cuáles son las partes del micrómetro y sus funciones, hablaremos de los diferentes tipos de micrómetro y sus partes paso a paso, así que te invito a que te quedes y leas hasta el final este artículo. ¡Vamos a ello!

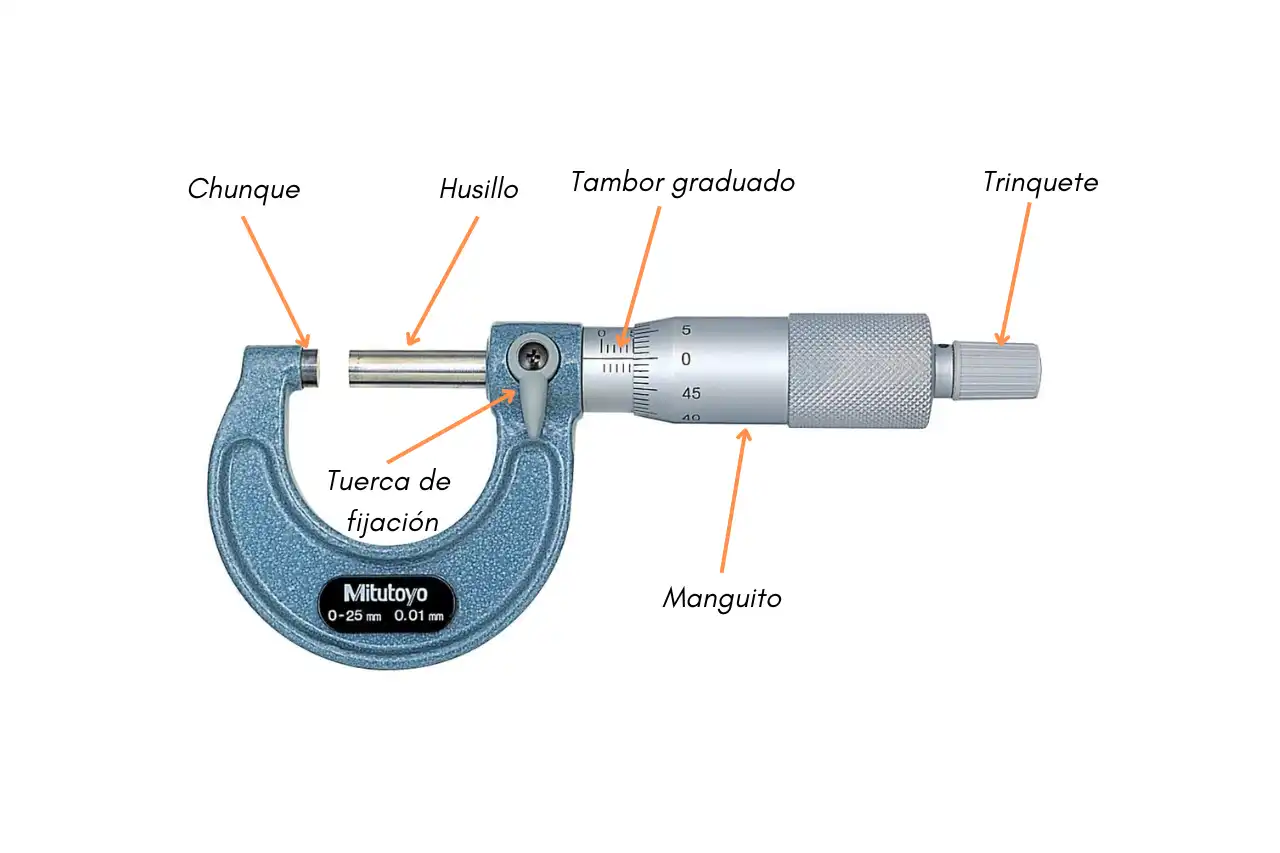

Partes del micrómetro de exteriores
Este es el tipo más común de micrómetro, utilizado para medir dimensiones exteriores como el diámetro de ejes, grosores de láminas, o cualquier dimensión externa.
Partes y funciones:
- Yunque: Parte fija contra la que se apoya la pieza a medir. Junto con el husillo, encierra la pieza para determinar su medida.
- Husillo: Es la parte móvil que se desplaza girando el tambor. El husillo se mueve hacia el yunque hasta que toca la pieza, y este movimiento es lo que se mide para obtener la dimensión.
- Tambor graduado: El tambor tiene una escala que permite leer el desplazamiento del husillo en milímetros o pulgadas. Generalmente, la precisión del tambor es de 0,01 mm o 0,001 pulgadas.
- Trinquete: Controla la presión aplicada sobre la pieza. El trinquete evita que se aplique demasiada fuerza, asegurando una medición consistente.
- Tuerca de fijación: Una vez que el husillo ha tocado la pieza y se ha realizado la medición, esta tuerca bloquea el husillo en su posición para que la lectura no cambie durante la observación.
- Escala en el manguito: El manguito tiene una escala grabada que proporciona la lectura en milímetros o pulgadas de manera más precisa al combinarse con la lectura del tambor.

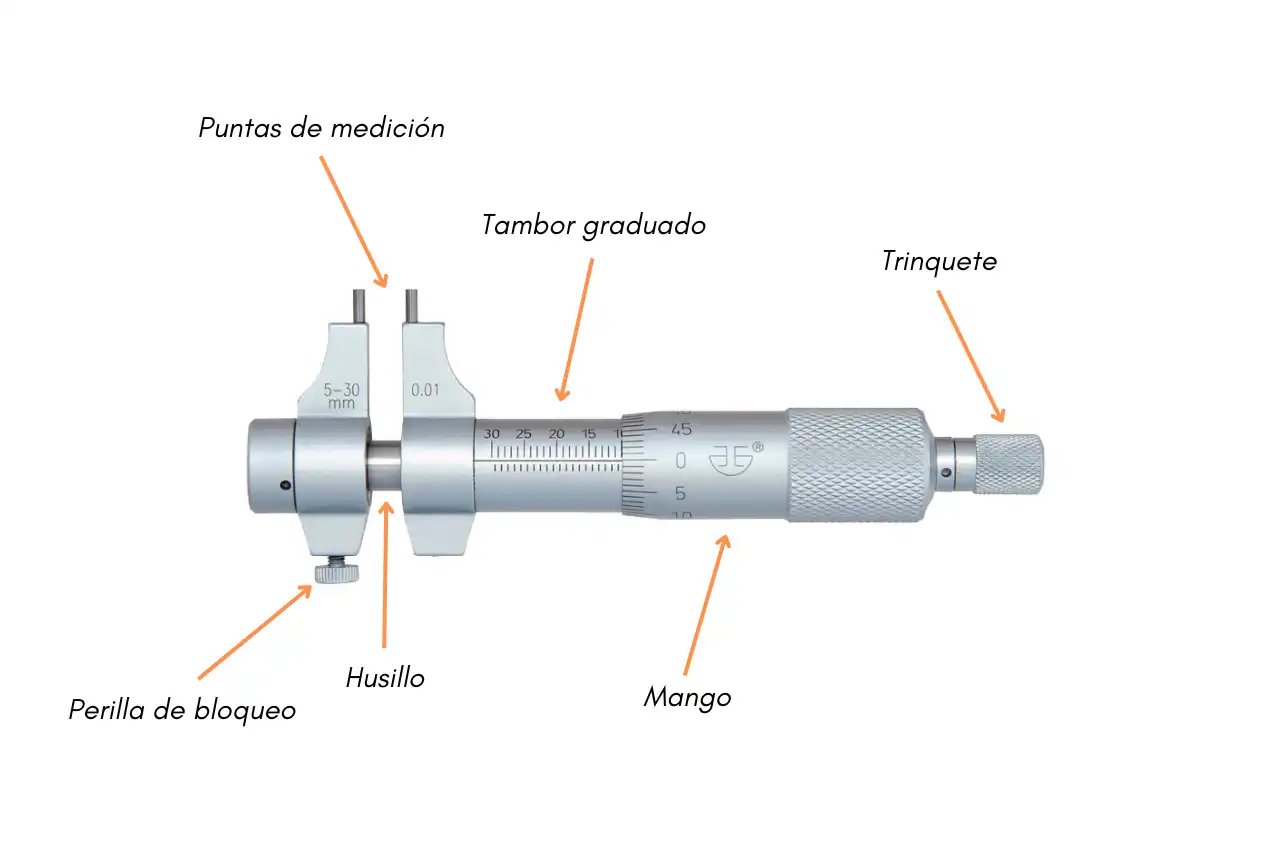

Partes del micrómetro de interiores
Este micrómetro está diseñado para medir diámetros internos, como el diámetro de orificios, tubos o cavidades.
Partes y funciones:
- Puntas de medición (vástagos): Se extienden hacia el interior del orificio o cavidad a medir. Pueden ser ajustables para adaptarse a diferentes tamaños de orificios.
- Husillo móvil: Permite ajustar la distancia entre las puntas de medición para adaptarse al diámetro del orificio. Al girar el tambor, el husillo se desplaza y las puntas se expanden o contraen.
- Perilla de bloqueo: Nos permite fijar la posición del husillo para asegurar que no haya cambios involuntarios.
- Tambor graduado: Al igual que en los otros micrómetros, el tambor permite la lectura precisa del desplazamiento del vástago. La precisión es comparable a la de los micrómetros de exterior.
- Mango (manguito): Su función es proporcionar la escala fija de referencia que, en conjunto con el tambor, permite leer la medida total
- Trinquete: Nos garantiza mediciones precisas y consistentes, evitando errores causados por una fuerza excesiva o variable.

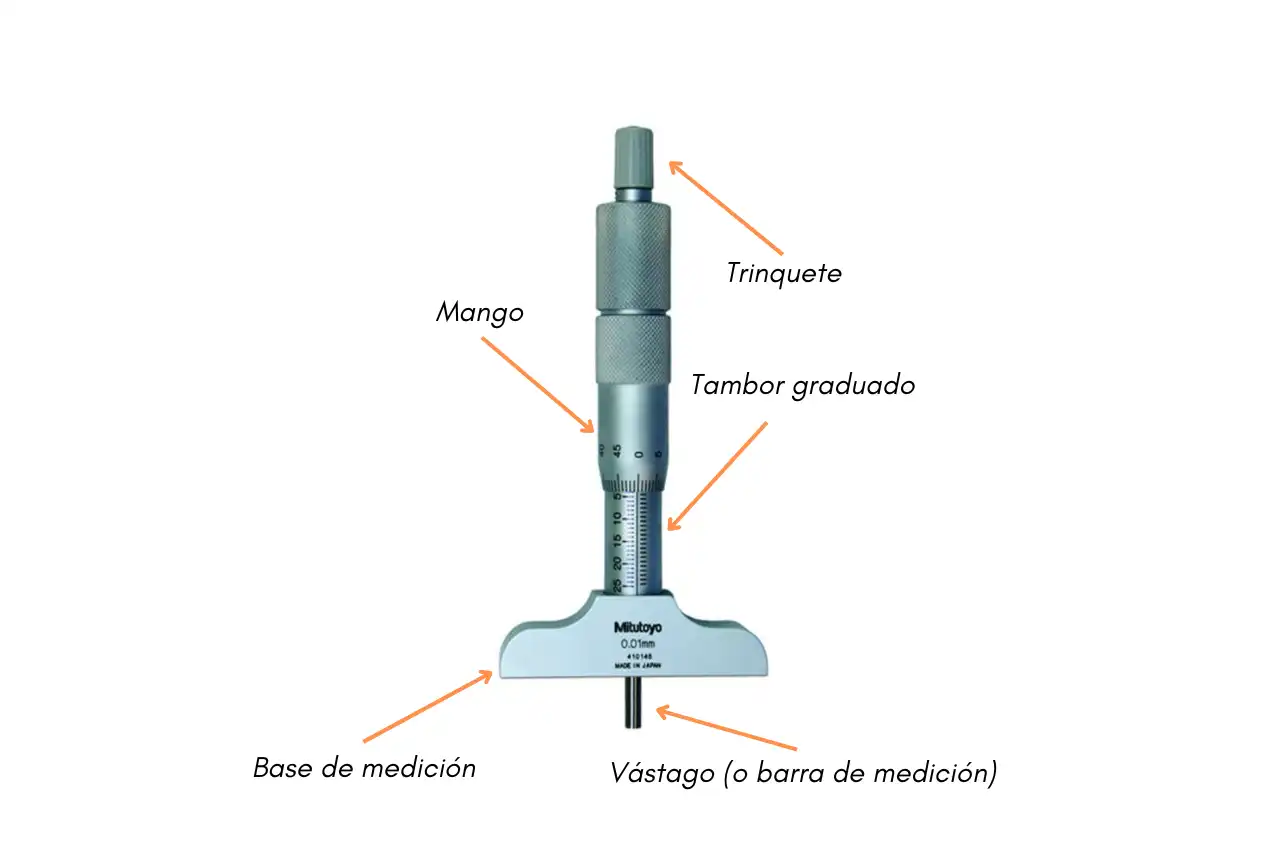

Partes del micrómetro de profundidad
El micrómetro de profundidad está diseñado específicamente para medir la profundidad de agujeros, ranuras, o cualquier cavidad.
Partes y funciones:
- Base de medición: Es una superficie plana y estable que se apoya sobre el borde superior de la cavidad que se va a medir. Es crucial para asegurar que las medidas sean precisas y consistentes.
- Vástago (barra de medición): Es un eje delgado que se extiende desde el cuerpo del micrómetro hacia la cavidad. A medida que el husillo se mueve, el vástago se extiende o retrae, permitiendo medir la profundidad.
- Tambor graduado: Funciona como en otros tipos de micrómetros, proporcionando una lectura precisa del desplazamiento del vástago y, por lo tanto, de la profundidad de la cavidad.
- Escala en el manguito: Sirve para lecturas preliminares y ayuda a ajustar la precisión de la medición.
- Tuerca de fijación: Al igual que en otros micrómetros, bloquea el vástago una vez que se ha alcanzado la profundidad deseada, asegurando una medición estable.
- Trinquete: Al igual que los otro micrómetros, permite garantizar mediciones precisas y consistentes, evitando errores causados por una fuerza excesiva o variable.
Diferencias entre los tres micrómetros:
- Micrómetro de exterior: Mide dimensiones externas.
- Micrómetro de interior: Mide diámetros internos.
- Micrómetro de profundidad: Mide profundidades de agujeros o cavidades.
Todos estos micrómetros comparten el mismo principio básico de medición, que se basa en la rotación de un tambor para mover un husillo o vástago, pero cada uno está optimizado para diferentes tipos de medición.
